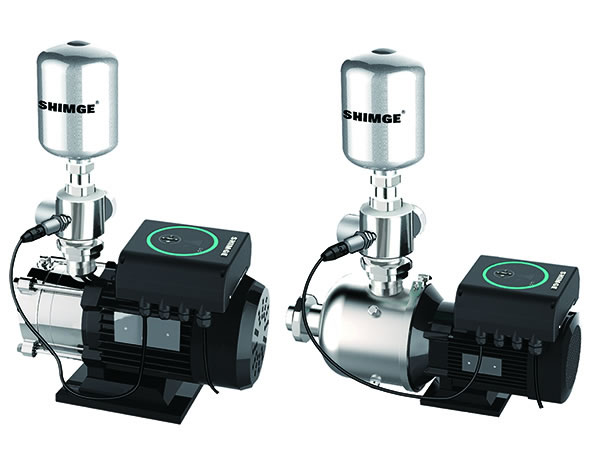

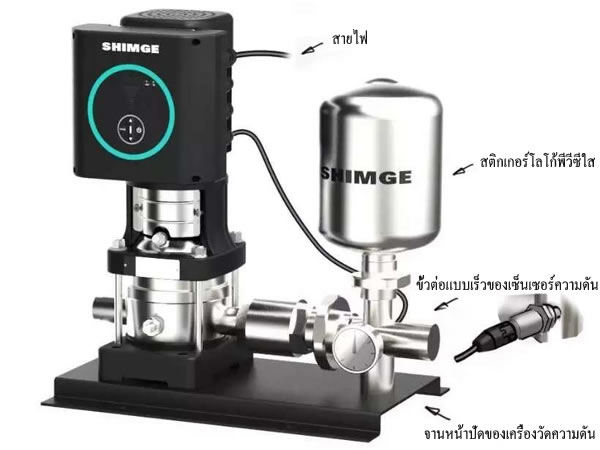

BW(J)E BL(T)E ปั๊มความถี่ตัวแปรอัจฉริยะครบวงจร

inquiry form
บทนำ

ปั๊มความถี่ตัวแปรอัจฉริยะครบวงจรชุด BW(J)E และ BL(T)E เป็นของอุปกรณ์แหล่งจ่ายน้ำแรงดันชุดใหม่ที่พัฒนาขึ้นใหม่โดยเรา ซึ่งเป็นการรวบรวมการควบคุมความถี่ตัวแปร, ปั๊มน้ำ และถังแรงดัน; มีรูปร่างสวยงาม เครื่องสูบน้ำได้ไปถึงงานระดับสูงระหว่างประเทศ; ให้ปัญญาประดิษฐ์ มันสามารถปรับโดยอัตโนมัติเพื่อตอบสนองความต้องการของผู้ใช้ ซึ่งมีความดันคงที่และการจ่ายน้ำความถี่ตัวแปร เพื่อที่จะรักษาแรงดันของเครือข่ายจ่ายน้ำและรักษาระบบทั้งหมดที่รัฐพลังงานอย่างมีประสิทธิภาพที่ดีที่สุด

I. ด้านการประยุกต์ใช้:

1. การจ่ายน้ำภายในประเทศ: ความดันบนหลังคาสำหรับอาคารสูง, อพาร์ทเม้นและวิลล่า ฯลฯ
2. สถานที่สาธารณะ: โรงเรียน, ร้านอาหาร, สถานี, โรงพยาบาลและโรงยิม ฯลฯ
3. อาคารพาณิชย์: โรงแรม, อาคารสำนักงาน และห้างสรรพสินค้า ฯลฯ
4. ชลประทาน: ฟาร์ม, สวนผลไม้ และสวน ฯลฯ
5. อุตสาหกรรม: การผลิต, อุตสาหกรรมอาหาร, การจ่ายน้ำในอุตสาหกรรม และสถานที่อื่น ๆ ที่ต้องใช้การจ่ายน้ำแรงดันคงที่

II. เงื่อนไขการใช้งาน:

1. แรงดันไฟฟ้า เอซี220V±10%, 50เฮิรตซ์, เสียสมดุลระหว่างเฟสน้อยกว่า2%.
2. อุณหภูมิภายนอก-5℃ ~ 40℃;
3. ระดับความสูงที่สถานที่ติดตั้งไม่ควรเกิน1000เมตร;
4. ความชื้นโดยรอบ10-90%ความชื้นสัมพัทธ์ (ไม่ควบแน่น);
5. ไม่มีสื่อที่เสี่ยงต่อการระเบิดในอากาศแวดล้อม และไม่มีก๊าซหรือฝุ่นนำไฟฟ้า ซึ่งเพียงพอที่จะกัดกร่อนโลหะและทำให้ฉนวนกันความร้อนเสียหายในสื่อแวดล้อม ผลิตภัณฑ์ถูกออกแบบมาเพื่อทำงานในสภาพแวดล้อมที่มีระดับมลพิษอันดับสอง

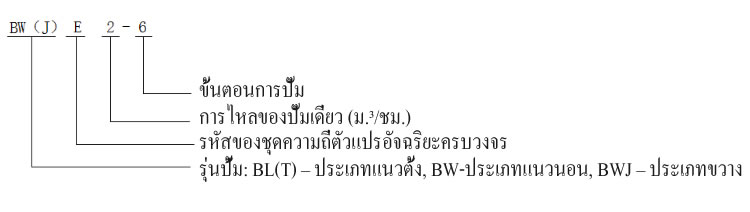

III. นิยามรุ่น:
IV. การทำงานและคุณลักษณะ
การทำงาน:

• เมื่อมีการใช้น้ำ ระบบจะใช้ความดันคงที่โดยการควบคุมตัวแปร; เมื่อไม่มีการใช้น้ำ ความดันของระบบยังคงถูกรักษาความดันอย่างอัตโนมัติโดยปั๊มน้ำจะปิดตัวลง
• ช่วงความดันในการทำงานของปั๊มความถี่ตัวแปรไม่ควรเกิน 0.01เมกะปาสกาล
• ปั๊มน้ำจะปิดตัวลงถ้ามันไม่มีน้ำ
• ปั๊มมีการทำงานในการตรวจสอบความผิดพลาด เช่น ขาดการเชื่อมต่อ, กระแสเกิน, ทำงานหนักเกินและการต่อสายดิน

คุณลักษณะ:

• เครื่องแปลงความถี่: ระดับของการป้องกัน IP65 ซึ่งปลอดภัยและเชื่อถือได้
• การบูรณาการสูง: ปั๊มน้ำและเครื่องแปลงความถี่ถูกบูรณาการให้ใช้ปริมาณน้อย, ติดตั้งง่ายและประหยัดพื้นที่
• การควบคุมอัตโนมัติเต็มรูปแบบ: ปั๊มสามารถปรับสภาพการทำงานอัตโนมัติตามความดันเครือข่ายท่อของผู้ใช้ เพื่อให้ได้สภาพการทำงานที่ดีที่สุดและทำให้ระบบประหยัดพลังงานมากขึ้น เมื่อไม่มีการใช้น้ำ มันจะรักษาความดันและหยุดการทำงาน ซึ่งมีผลในการประหยัดพลังงานที่เห็นได้ชัด เมื่อปั๊มเสียหาย มันจะเดินเครื่อง การติดตาม, การตัดสิน และการจัดการ ตามเวลาจริงโดยอัตโนมัติ
• การดำเนินงานที่สะดวกและง่าย: การปฏิสัมพันธ์คนกับเครื่องสามารถรับรู้โดยตรงผ่านปุ่มและจอแสดงผลที่เครื่องแปลงความถี่ และผู้ใช้สามารถตั้งค่าความดันที่เกี่ยวข้องให้เป็นไปตามสภาพการใช้งานที่เกิดขึ้นจริงและจะได้รับข้อมูลที่เกี่ยวข้อง; ในกรณีที่มีความผิดปกติใดๆ ผู้ใช้สามารถรับข้อมูลเกี่ยวกับความผิดปกติ
• การดำเนินงานไฟฟ้าแบบคงที่: เมื่อเครื่องควบคุมมีการใช้ไฟฟ้ามาถึงขีดจำกัด มันจะปรับตัวให้ไปที่เงื่อนไขการใช้งานจริง; เพื่อรับประกันว่าผู้ใช้สามารถใช้น้ำได้ ไฟฟ้าที่ส่งออกจะไม่เปลี่ยนแปลงเพื่อป้องกันสภาพมอเตอร์

1. ข้อกำหนดการดำเนินการ

โมดูลการระบุอัตโนมัติจะตรวจความดันระบบผ่านเซ็นเซอร์ความดัน ซึ่งเปรียบเทียบกับความดันที่ตั้งไว้
และส่งออกสัญญาณอนาล็อกอย่างต่อเนื่องไปยังเครื่องแปลงความถี่ หลังจากนั้นเครื่องควบคุมความถี่ตัวแปรจะเปลี่ยนความถี่ในการปฏิบัติการของมอเตอร์มาเป็นการเปลี่ยนแปลงสัญญาณอนาล็อก เพื่อให้เข้าถึงความต้องการสำหรับการจ่ายน้ำอย่างต่อเนื่อง เมื่อปริมาณการใช้น้ำของผู้ใช้มีขนาดใหญ่ ปั๊มน้ำจะเพิ่มความเร็วในการหมุนและกำลังอย่างอัตโนมัติตามความต้องการเพื่อการจ่ายน้ำอย่างต่อเนื่อง เมื่อไม่มีการใช้น้ำ ปั๊มจะหลับโดยอัตโนมัติหลังจากที่ระบบมีความดันตามที่ตั้งไว้ และเมื่อผู้ใช้มีการใช้น้ำในปริมาณน้อยหรือท่อน้ำรั่ว แรงดันน้ำจะลดลงถึง 80% เครื่องควบคุมความถี่ตัวแปรจะส่งสัญญาณไปยังมอเตอร์เพื่อดำเนินการชดเชยความดันเพื่อให้ได้ความดันตามที่ตั้งไว้ ซึ่งตระหนักถึงการประหยัดพลังงานที่มีขนาดใหญ่ที่สุด

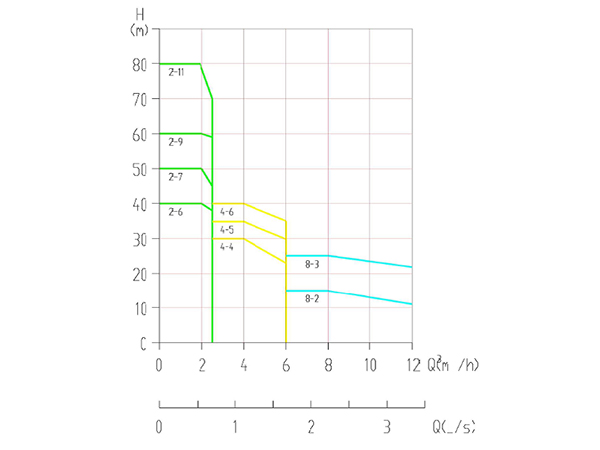

2. คลื่นความถี่ประเภทอุปกรณ์
3. ค่าประสิทธิภาพ
หมายเลข แบบ แรงดันไฟฟ้าขาเข้า ช่วงการตั้งค่าความดันคงที่ กก./ซม.2 ชุดความดันคงที่ในการจัดส่ง (ความดันโดยประเมิน) กก./ซม.2 เส้นผ่าศูนย์กลางทางเข้า เส้นผ่าศูนย์กลางทางออก กำลังปั๊มเดี่ยวกิโลวัตต์ การยกสูงสุด (จุดที่ศูนย) เมตร การไหลโดยประเมิน ม.3/ชม. ปริมาณถังแรงดัน ลิตร
A03 BW(J)E2-6 1ΦAC220V 0.5-4 4 G1 G1 0.75 56 2 3
A05 BW(J)E4-4 1ΦAC220V 0.5-3 3 G1¼ G1 0.75 38 4 3
A06 BWJE4-5 1ΦAC220V 0.5-3.5 3.5 G1¼ G1 1.1 47 4 3
A07 BWJE4-6 1ΦAC220V 0.5-5 3 G1¼ G1 1.1 57 4 3
A08 BWE8-2 1ΦAC220V 0.5-1.5 2 G2 G2 0.75 22 8 5
A09 BWE8-3 1ΦAC220V 0.5-2 2 G2 G2 1.1 32 8 5
A12 BWJE8-2 1ΦAC220V 0.5-1.5 1.5 G1½ G1¼ 0.75 22 8 5
A13 BWJE8-3 1ΦAC220V 0.5-2 2 G1½ G1¼ 1.1 32 8 5
B03 BL(T)E2-6 1ΦAC220V 0.5-4 4 G1¼ G1¼ 0.75 58 2 3
B04 BL(T)E2-7 1ΦAC220V 0.5-5 5 G1¼ G1¼ 0.75 68 2 3
B05 BL(T)E2-9 1ΦAC220V 0.5-6 6 G1¼ G1¼ 1.1 87 2 5
B06 BL(T)E2-11 1ΦAC220V 0.5-8 8 G1¼ G1¼ 1.1 106 2 5
B09 BL(T)E4-4 1ΦAC220V 0.5-3 3.5 G1¼ G1¼ 1.1 50 4 3
B09 BL(T)E4-5 1ΦAC220V 0.5-3.5 3.5 G1¼ G1¼ 1.1 50 4 3
B10 BL(T)E4-6 1ΦAC220V 0.5-4 4 G1¼ G1¼ 1.1 58 4 3
B14 BL(T)E8-2 1ΦAC220V 0.5-1.5 1.5 DN40 DN40 0.75 22 8 5
B15 BL(T)E8-3 1ΦAC220V 0.5-2 2 DN40 DN40 1.1 32 8 5
4. ขนาดโดยรวมของปั๊มความถี่ตัวแปร

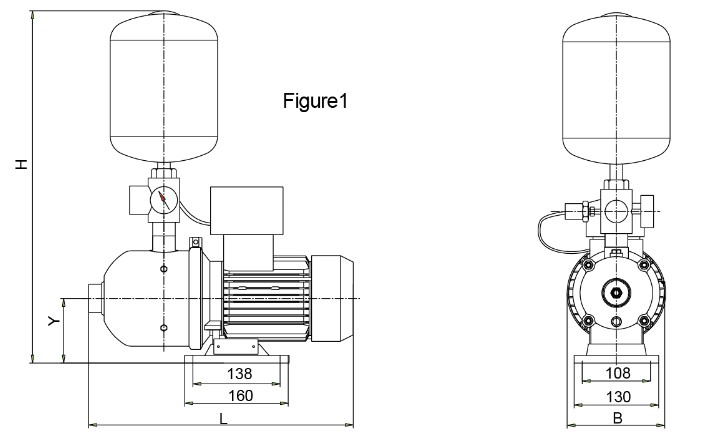

รูป 1

หมายเลข แบบ แอล แอล1 บี เอช เอช1 แผนภาพ
A03 BW(J)E2-6 402(445) 165(151) 220 630 140 1
A05 BW(J)E4-4 419(445) 168(151) 220 630 140 1
A06 BWJE4-5 472 178 220 630 140 1
A07 BWJE4-6 499 232 220 630 140 1
A08 BWE8-2 539 272 227 680 148 1
A09 BWE8-3 539 272 227 680 148 1
A12 BWJE8-2 376 111 227 680 148 1
A13 BWJE8-3 406 141 227 680 148 1

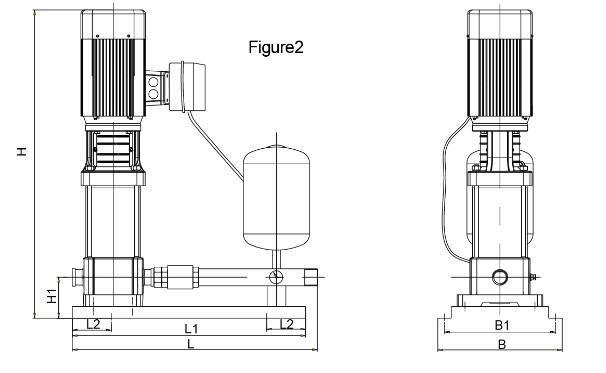

รูป 2

หมายเลข แบบ แอล แอล1 แอล2 บี บี1 เอช1 เอช
แผนภาพ
B03 BL(T)E2-6 610 550 100 320 280 80 587
2
B04 BL(T)E2-7 610 550 100 320 280 80 605
2
B05 BL(T)E2-9 610 550 100 320 280 80 641
2
B06 BL(T)E2-11 610 550 100 320 280 80 644
2
B08 BL(T)E4-4 610 550 100 320 280 80 587
2
B09 BL(T)E4-5 610 550 100 320 280 80 587
2
B10 BL(T)E4-6 610 550 100 320 280 80 641
2

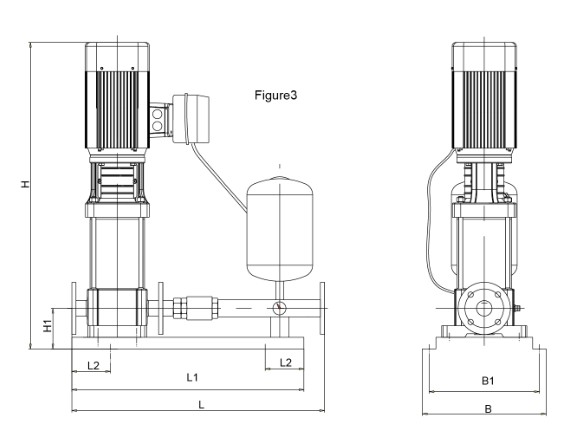

รูป 3

หมายเลข แบบ แอล แอล1 แอล2 บี บี1 เอช1 เอช แผนภาพ
B14 BL(T)E8-2 750 700 100 360 320 120 652 3
B15 BL(T)E8-3 750 700 100 360 320 120 652 3
ภาคผนวก I: วิธีการติดตั้ง

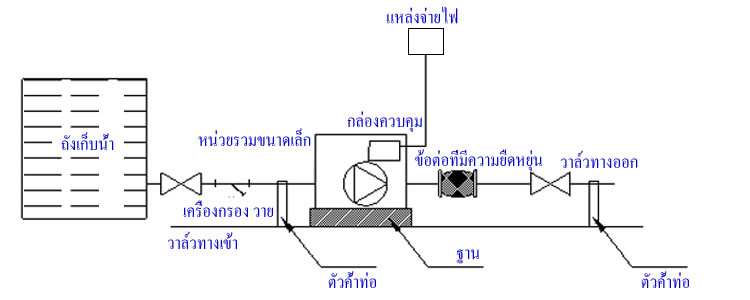

1. แผนผังการติดตั้ง

การติดตั้งฟีดความดันเชิงบวก

หมายเหตุ: อะไหล่ในกรอบของหน่วยรวมขนาดเล็กจัดหาโดยบริษัทของเรา และ ท่ออุปกรณ์ต่อพ่วงอื่น ๆ และสิ่งอำนวยความสะดวกอื่น ๆ จัดหาและติดตั้งแยกต่างหากโดยผู้ใช้

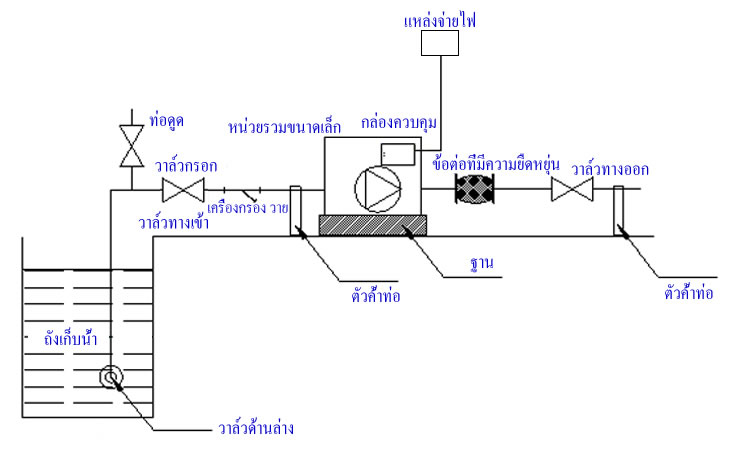

การติดตั้งฟีดความดันเชิงลบ

หมายเหตุ: อะไหล่ในกรอบของหน่วยรวมขนาดเล็กจัดหาโดยบริษัทของเรา และ ท่ออุปกรณ์ต่อพ่วงอื่น ๆ และสิ่งอำนวยความสะดวกอื่น ๆ จัดหาและติดตั้งแยกต่างหากโดยผู้ใช้

2. ข้อควรระวังสำหรับการติดตั้ง

• ปั๊มควรติดตั้งในที่ร่ม ปราศจากน้ำร่วงโดยเครื่อง, ฝุ่นโลหะ, ละองน้ำมัน, สารกัดกร่อน หรือก๊าซหรือของเหลวที่ไวไฟ และสัญญาณแม่เหล็กไฟฟ้ารบกวน เมื่อมันติดตั้งภายนอกอาคารก็ควรติดตั้งพร้อมกับอุปกรณ์ปกป้อง
• พื้นดินสำหรับการติดตั้งปั๊มความถี่ตัวแปรจะต้องมั่นคงปราศจากการจมหรือการแตกร้าว
• ในการติดตั้งอุปกรณ์ หากติดตั้งระบบความดันขาเข้าควรหลีกเลี่ยงการติดตั้งการดูดความดันเชิงลบเท่าที่จะทำได้ หากจะต้องติดตั้งความดันเชิงลบ โปรดเลือกวาล์วด้านล่างที่มีคุณภาพดีและดำเนินการบำรุงรักษาเป็นระยะ
• ท่อทางเข้าและท่อทางออกของปั๊มความถี่ตัวแปรต้องมีเส้นผ่าศูนย์กลางขนาดใหญ่กว่าเส้นผ่าศูนย์กลางท่อของป๊ม
• โปรดทราบว่า การจ่ายไฟต้องมีความต้องการตรงกับการจ่ายไฟขาเข้ามาของปั๊มความถี่ตัวแปร
• ในการติดตั้ง ผู้ใช้ควรมีวาล์วทางเข้าและทางออกสำหรับปั๊มความถี่ตัวแปร และข้อต่อที่มีความยืดหยุ่นสำหรับการเชื่อมต่อ ซึ่งอำนวยความสะดวกในการบำรุงรักษาและป้องกันเสียงรบกวนจากการส่งผ่านท่อ
• เมื่อใช้การติดตั้งความดันขาเข้าเชิงบวก โปรดเปิดวาล์วระบายของปั๊ม เพื่อดูดอากาศก่อนการใช้งาน และปิดมันจนกระทั้งน้ำออกมา เมื่อใช้การติดตั้งความดันขาเข้าเชิงลบ โปรดเติมท่อดูดน้ำ (วาล์วกรอกจะต้องถูกติดตั้งที่ท่อดูด) ก่อนการใช้งาน และเริ่มปั๊มหลังจากโพรงของปั๊มเต็มไปด้วยน้ำ

ภาคผนวก II: คู่มือการเลือก
1. วิธีการคำนวณการบริโภคน้ำสูงสุด

ตาราง 1
หมายเลข ชื่ออุปกรณ์การจ่ายน้ำ การไหลโดยประเมิน (ลิตร/วินาที) ค่าสมมูล เส้นผ่าศูนย์กลางของท่อเชื่อมต่อ(มม.) ความดันการดำเนินงานน้อยสุด ( เมกะปาสกาล)
1 อ่างล้างจาน, และอ่างซับน้ำ,อ่างอาบน้ำ
ก๊อกวาล์วตบเดี่ยว
ก๊อกวาล์วตบเดี่ยว
ก๊อกแบบผสม
0.15~0.20
0.30~0.40
0.15~0.20(0.14)
0.75~1.00
1.5~2.00
0.75~1.00(0.70)
15
20
15
0.050
2 ห้องน้ำ
ก๊อกวาล์วตบเดี่ยว
ก๊อกแบบผสม
0.15
0.15 (0.10)
0.75
0.75(0.50)
15
15
0.050
3 อ่างล้างมือ
ก๊อกไฟฟ้า
ก๊อกแบบผสม
0.10
0.15(0.10)
0.50
0.75(0.5)
15
15
0.050
4 อ่างอาบน้ำ
ก๊อกวาล์วตบเดี่ยว
ก๊อกแบบผสม(ก๊อกอาบน้ำฝักบัว)
0.20
0.24(0.20)
1.00
1.2(1.0)
15
15
0.050
0.050~0.070
5 ฝักบัว
วาล์วผสม
0.15(0.10) 0.75(0.50) 15 0. 050~0.100
6 ท่อระบายจากชักโครก(closet pan)
วาล์วลอยบอลของถังชักโครก
วาล์วกดเปิดน้ำและคืนตัวปิดเองตามเวลา(Time-lapse self-closing flushing valve)
0.10
1.20
0.50
6.00
15
25
0.020
0.10~0.15
7 โถนปัสสาวะชาย
วาล์วกดเปิดน้ำและคืนตัวปิดเองแบบอัตโนมัติหรือปอดด้วยตัวเอง(Manual or automatic self-closing flushing valve)
วาล์วทางเข้าของถังชักโครกอัตโนมัติ
0.10
0.10
0.50
0.50
15
15
0.050
0.020
8 ท่อชักโครกแบบเป็นรูสำหรับรางปัสสาวะ(ต่อเมตร) 0.05 0.25 15~20 0. 015
9 ก๊อกชักโครกของโถปัสสาวะหญิง 0.10(0.07) 0.50(0.35) 15 0.050
10 เครื่องล้างโถดปัสสาวะของโรงพยาบาล 0.20 1.00 15 0.050
11 ก๊อกน้ำห้องแล๊ป (คอห่าน)
เดี่ยว
คู่
สาม
0.07
0.15
0.20
0.35
0.75
1.00
15
15
15
0.020
0.020
0.020
12 หัวฉีดสำหรับการดื่ม 0.05 0.25 15 0.050
13 หัวสปริงเกลอร์ 0.40 13 หัวสปริงเกลอร์ 0.40
14 ก๊อกชักโครกพื้นในร่ม 0.20 1.00 15 0.050
15 ก๊อกเครื่องซักผ้าภายใน 0.20 1.00 15 0.050

หมายเหตุ:
• ค่าตัวเลขในวงเล็บในตารางนำกลับมาใช้สำหรับการคำนวณแยกน้ำเย็นหรือน้ำร้อนเมื่อน้ำร้อนสามารถใช้ได้;
• เมื่ออ่างอาบน้ำที่แนบมาพร้อมฝักบัว หรือก๊อกแบบผสมที่มีฝักบัว ซึ่งมีสวิทช์การเปลี่ยนแปลงมาก การการไหลโดยประมาณและค่าสมมูลควรถูกคำนวณจากก๊อกน้ำ แต่ไม่รวมฝักบัว อย่างไงก็ตามความดันน้ำควรถูกคำนวณจากฝักบัว;
• แรงดันน้ำที่จำเป็นสำหรับเครื่องทำน้ำอุ่นก๊าซภายในประเทศควรถูกกำหนดให้เป็นไปตามข้อกำหนดของผลิตภัณฑ์และความดันในการดำเนินงานจำเป็นสำหรับจุดแจกจ่ายที่ไม่เอื้อที่สุดของระบบการจ่ายน้ำร้อน;
• ชลประทานสเปรย์อัตโนมัติสำหรับกรีนเบลควรถูกออกแบบตามความต้องการของผลิตภัณฑ์;
• เมื่อความต้องการพิเศษที่กำหนดไว้สำหรับการไหลโดยประมาณและความดันในการดำเนินงานขั้นต่ำของอุปกรณ์จ่ายน้ำสุขภัณฑ์ ค่าจะถูกกำหนดตามความต้องการของสินค้า (วิธีการกำหนดค่าสมมูลเมื่อสินค้าต้องการการตั้งค่า)
• การคำนวณการใช้น้ำสูงสุด
L = จำนวนก๊อกวาล์วตบเดี่ยว * การไหลโดยประมาณ + ก๊อกแบบผสม * การไหลโดยประมาณ + •••••• + จำนวนเครื่องซักผ้าภายใน * การไหลโดยประมาณ
หน่วยของ L ตือ (L/S), และมันควรถูกคูณด้วย3.6 เมื่อหน่วยถูกแปลงเป็น T/H (ดูตาราง 1 สำหรับการไหลโดยประมาณ)
2. การคำนวณความดันต่ำสุด
ความดันต่ำสุดควรถูกคำนวณจากระดับการดูดน้ำของปั๊มน้ำเชิงบวกของปั๊มน้ำบวกความดันที่จำเป็นขั้นต่ำของเครื่องสุขภัณฑ์สูงสุดที่ใช้
ความดันการให้บริการขั้นต่ำของอุปกรณ์การจ่าย (เมกะปาสกาล) ≈1/100*(hg+hf)+pe
Ha: การยกที่เกิดขึ้นจริงจากระดับการดูดน้ำไปสู่เครื่องสุขภัณฑ์สูงสุด (ม.)
Hf: การสูญเสียพลังงาน (Head loss) ของท่อและข้อโค้ง (ม.) ซึ่งยาว 6ม.-10ม.
Pe: ความดันที่จำเป็นขั้นต่ำของเครื่องสุขภัณฑ์สูงสุด (ดูตาราง 1)

ตัวอย่าง: โรงแรมขนาดเล็กที่มีสี่ชั้น สูงเหนือพื้นดินประมาณ 12 เมตร (ตั้งแต่ระดับการดูดน้ำ)
มีห้องพัก 12 ห้องในโรงแรมและแต่ละห้องมีหนึ่งท่อระบายจากชักโครก, หนึ่งอ่างล้างมือ (ก๊อกแบบผสม) และหนึ่งฝักบัว (ก๊อกแบบผสม); นอกจากนี้ทางโรงแรมยังมีก๊อกน้ำสำหรับเครื่องซักผ้า, ก๊อกน้ำล้างพื้นในร่มสี่เครื่อง และก๊อกสำหรับดื่มสี่เครื่อง กรุณาคำนวณการไหลและการยกของอุปกรณ์การจ่ายน้ำที่นำไปใช้
การอธิบาย : การคำนวณการใช้น้ำสูงสุด:
การใช้น้ำสูงสุด: 3.6 {12 (1*0.1+1*0.15+1*0.24) + 1*0.2 + 4*0.2 + 4*0.05} = 6.084 T/H
ความดันขั้นต่ำ:
ความดันขั้นต่ำ≈1/100* (12+10)+0.07=0.29 เมกะปาสกาล
Ha: การยกที่เกิดขึ้นจริงจากระดับการดูดน้ำไปสู่เครื่องสุขภัณฑ์สูงสุด 12ม.
Hfการสูญเสียพลังงาน (Head loss) ของท่อและข้อโค้งยาว 10m.
Pe: ความดันที่ใช้งานขั้นต่ำของฝักบัว 0.7 บาร์
หมายเหตุ: 1บาร์≈1กก./ซม.2=0.1เมกะปาสกาล, 1เมกะปาสกาล จะประมาณเท่ากับการยกปั๊มสูง100ม.
เมื่ออุปกรณ์ถูกเลือก การไหลรวมของอุปกรณ์ที่เลือกคือการใช้น้ำสูงสุดและการยกไม่น้อยกว่าความดันต่ำสุดที่คำนวณได้; โปรดดูที่คลื่นความถี่ประเภทอุปกรณ์
