ภาพรวมของปั๊มน้ำแบบหมุนเหวี่ยงหลายใบพัดแนวตั้ง(Vertical Multi-Stage Centrifugal Pump )

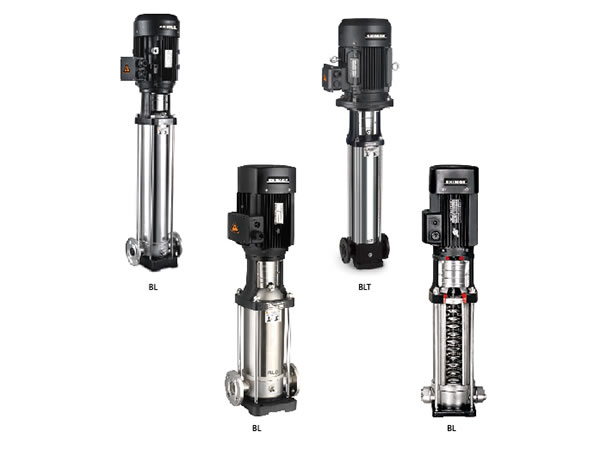

ปั๊มน้ำแบบหมุนเหวี่ยงหลายใบพัดแนวตั้งรุ่น BL(T) (เรียกสั้นๆว่า ปั๊มน้ำ) เพียบพร้อมด้วยประสิทธิภาพการทำงานสูง, เสียงเบา, ดำเนินงานอย่างต่อเนื่อง ฯลฯ ชุดปั๊มน้ำไฮโดรลินำมาใช้ในโครงสร้างแบบหลายใบพัดแนวตั้งที่ไม่สามารถล่อน้ำเอง(non-self-priming vertical multi-stage) จึงมั่นใจได้ว่าขนาดเครื่องมีขนาดกะทัดรัด, ติดตั้งง่าย, ดำเนินงานและการบำรุงรักษาสะดวก

ขอบเขตการประยุกต์ใช้ของปั๊มน้ำแนวตั้ง

1. อุณหภูมิตัวกลาง: ประเภทปกติ: 0 ℃ ~ 68 ℃ ประเภทน้ำร้อน: 0 ℃ ~ 120 ℃,
2. อุณหภูมิโดยรอบ: + 40 ℃,
3. ความดันบรรยากาศสูงสุง: 1.0MPa,
4. แนะนำให้ใช้มอเตอร์ที่มีกำลังสูงกว่าในกรณีที่ตัวกลางมีความหนาแน่นหรือความหนืดสูงกว่าน้ำ
5. ค่า pH: 5-8

การประยุกต์ใช้ของปั๊มน้ำแบบหมุนเหวี่ยง

น้ำประปา	BL	BL T
การกรองและการถ่ายโอนที่การประปา	●	●
การแพร่กระจายจากการประปา	●	●
เพิ่มแรงดันในสายหลัก	●	●
เพิ่มแรงดันในอาคารสูง , โรงแรม , ฯลฯ .	●	●
เพิ่มแรงดันสำหรับน้ำประปาอุตสาหกรรม	●	●
อุตสาหกรรม	●	●
เพิ่มแรงดัน	●	●
ระบบน้ำในกระบวนการผลิต	●	●
ระบบล้างและทำความสะอาด	●	●
อุโมงค์ทำความสะอาดยานพาหนะ	●	●
ระบบดับเพลิง	●	●
การถ่ายโอนของเหลว	●	●
ระบบการทำความเย็นและเครื่องปรับอากาศ (สารทำความเย็น)	●	●
ระบบหม้อน้ำและคอนเดนเสท	●	●
เครื่องมือ เครื่องจักร (สารหล่อลื่นระบายความร้อน)	●	●
เกษตรกรรมในน้ำ	●	●
การถ่ายโอน	●	●
น้ำมันและเครื่องดื่มแอลกอฮอล์	●	●
ไกลคอลและสารหล่อเย็น	●	●
การบำบัดน้ำ
ระบบกรอง	●	○
ระบบอาโอ	●	○
ระบบน้ำปราศจากแร่ธาตุ, ไออน, น้ำอ่อน	●	○
ระบบการกลั่น	●	○
เครื่องแบ่ง	●	○
ห้องอาบน้ำที่สระว่ายน้ำ	●	●
ชลประทาน
ชลประทานสนาม (น้ำท่วม)	●	●
ชลประทานสปริงเกลอร์	●	●
ชลประทานดริปฟีด	●	●

ใบรับรอง

มอเตอร์ไฟฟ้า

1. มอเตอร์มาตรฐานแบบสองขั้วระบายและรูปแบบปิดสมบูรณ์
2. ระดับการป้องกัน: IP55
3. ระดับความเป็นฉนวน: F
4. มาตรฐานแรงดันไฟฟ้าเฟสเดียว 220V-50Hz สามเฟส: 380 / 400V-50Hz

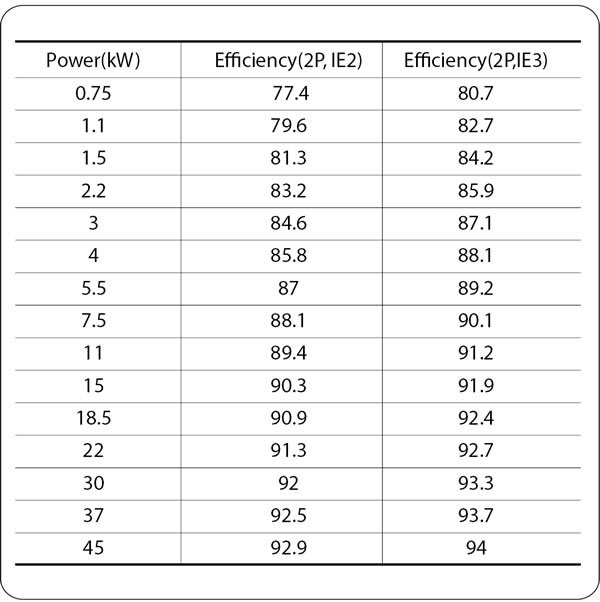

5. มาตรฐานประสิทธิภาพมอเตอร์: 11KW ถึง 45KW: IE3, อื่น ๆ : IE2 ค่าประสิทธิภาพเฉพาะตามตารางด้านล่าง

มาตรฐานประสิทธิภาพพลังงาน (IEC 60034)

การคำนวณความดันขาเข้าต่ำสุด

หากความดันในปั๊มน้ำต่ำกว่าความดันไอของตัวกลาง โพรงอากาศจะเกิดขึ้น ซึ่งจะส่งผลกระทบต่อประสิทธิภาพการทำงานของเครื่องปั๊มน้ำ เพื่อหลีกเลี่ยงการเกิดโพรงอากาศและการตรวจสอบทางเข้าปั๊มน้ำให้มีความดันต่ำสุด, หัวดูดสูงสุดควรคำนวณดังนี้:
H=Pbx10.2-NPSH-Hf-hv-Hs
Pb: ความดันบรรยากาศ, บาร์ (ในระบบท่อปิด ซึ้งถือได้ว่าเป็นความดันระบบ);
NPSH: Net positive suction head, m (ค่า ณ การไหลสูงสุดของ ของเส้นโค้ง Q-NPSH);
Hf: Suction pipe line loss (ค่า ณ การไหลสูงสุดของ ของท่อที่สอดคล้องกัน);

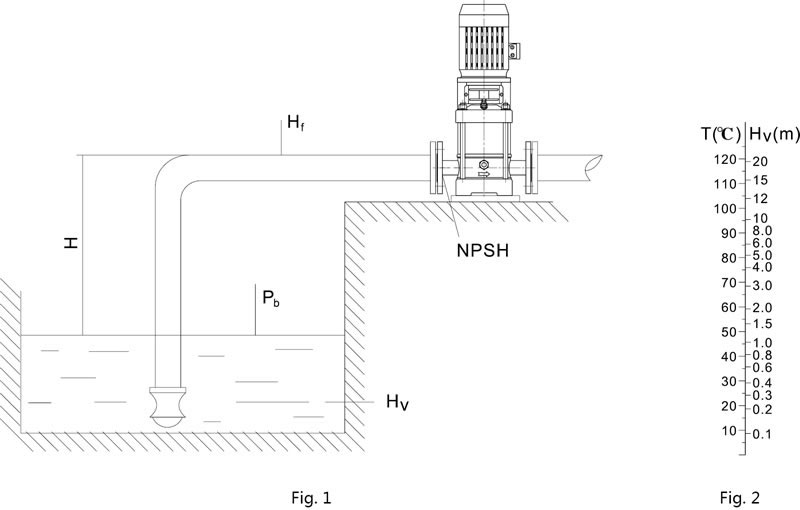

Hv: ความดันไอปานกลาง, m (ความดันไอปานกลาง ณ อุณหภูมิตามส่วน, ตัวกลางเป็นน้ำ ซึ่งแสดงในรูปที่4 ด้านขวา);
Hs: Safety margin, m, ค่าทั่วไปคือ0.5.
ผลการคำนวณ: ถ้า H เป็นค่าบวก ปั๊มน้ำมีการติดตั้งในลักษณะดูด นอกนั้นจะเป็นการติดตั้งในลักษณะไหลออก
หมายเหตุ: มันไม่จำเป็นที่จะทำการคำนวณข้างต้นภายใต้เงื่อนไขทั่วไป จะคำนวณเฉพาะเมื่อเราใช้ปั๊มน้ำในสถานการณ์ต่อไปนี้ ซึ่งเราจะต้องคำนวณค่า H:
1. อุณหภูมิตัวกลาง สูง
2. ความเร็วของการไหลมีขนาดใหญ่กว่าค่าอัตราส่วน;
3. หัวดูดมีขนาดใหญ่ขนาดใหญ่หรือท่อมีขนาดยาว;
4. ความดันระบบมีขนาดเล็ก;
5. สภาพทางเข้าไม่ดี

การเลือกเครื่องปั๊มน้ำ

Seleการเลือกของปั๊มน้ำควรอยู่บนพื้นฐาน:
1. จุดทำงานของปั๊มน้ำ
2. ข้อมูลมิติ เช่น การสูญเสียความดันซึ่งเป็นผลมาจากความแตกต่างของความสูง, การสูญเสียความเสียดทานในท่อ
3. ประสิทธิภาพปั๊มน้ำ
4. วัสดุปั๊มน้ำ
5. การเชื่อมต่อปั๊มน้ำ
6. ตารางการกำหนดค่าปิดผนึกทางกลที่ใช้กันทั่วไป

1. จุดทำงานของปั๊มน้ำ

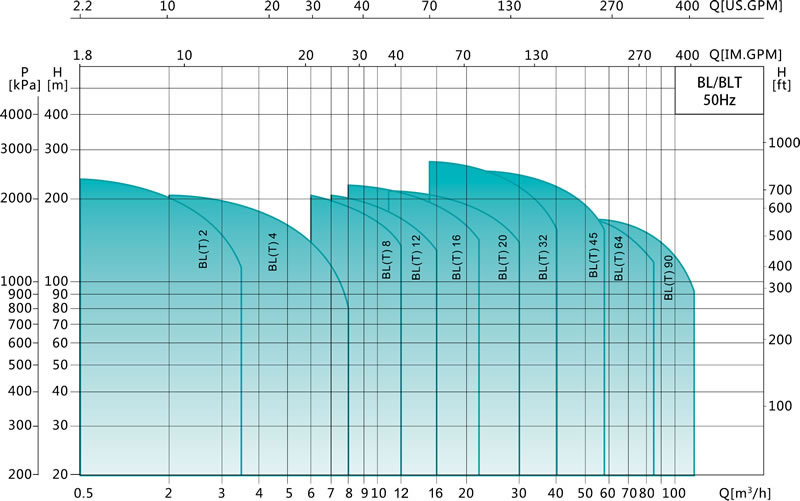

จากจุดทำงาน มันเป็นไปได้ที่จะเลือกปั๊มบนพื้นฐานของแผนภูมิเส้นโค้งที่แสดงในข้อมูล " เทคนิค/เส้นโค้งประสิทธิภาพ "

2. ข้อมูลมิติ
เมื่อปรับขนาดปั๊มน้ำต้องบันทึกข้อมูล:
1. ต้องใช้การไหลและความดันที่จุดดึงออก
2. การสูญเสียความดันเป็นผลมาจากความแตกต่างของความสูง
3. การสูญเสียแรงเสียดทานในท่อ (Hf) (อ้างอิงรูปที่ 1)
4. ประสิทธิภาพสูงสุด ณ จุดปฏิบัติหน้าที่โดยประมาณ
5. ค่า NPSH

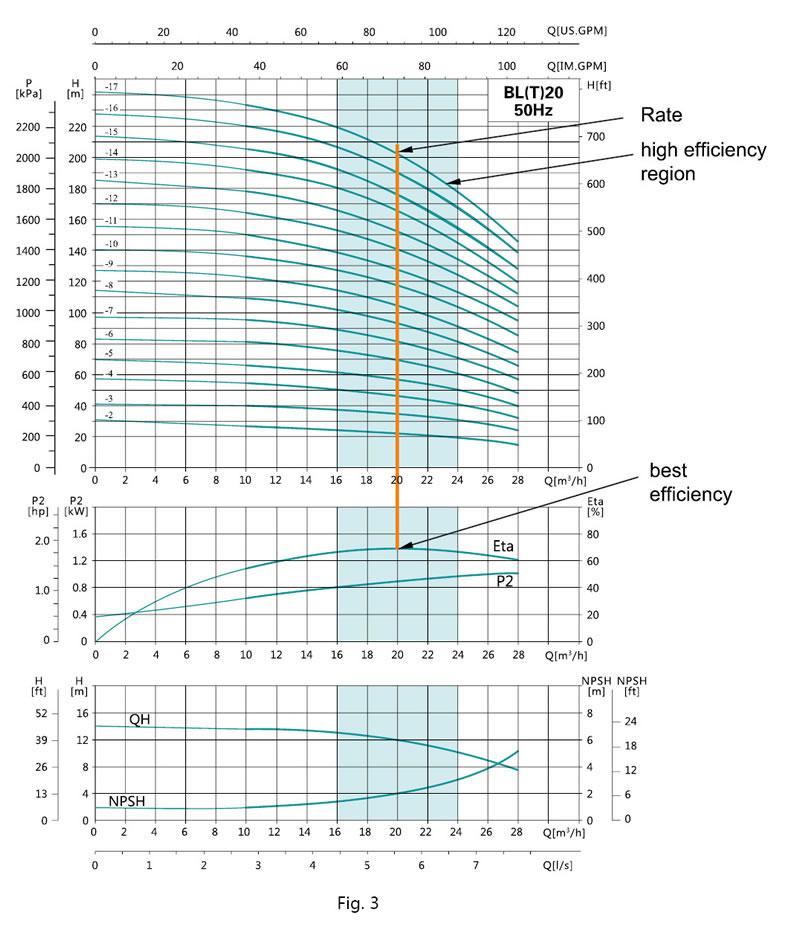

6. สำหรับการคำนวณค่า NPSH ดูแผนภาพกราฟเส้นโค้งที่สอดคล้องกัน

3. ประสิทธิภาพปั๊มน้ำ
รูปแบบการดำเนินงานของปั๊มน้ำจะต้องมีการระบุก่อนกำหนดจุดประสิทธิภาพที่ดีที่สุด หากปั๊มน้ำคาดว่าจะดำเนินการเป็นจุดทำงานเดียวกัน ดังนั้นควรเลือกปั๊ม BL ซึ่งมีการดำเนินงานที่จุดทำงานสอดคล้องกับประสิทธิภาพที่ดีที่สุดของปั๊มน้ำ
ซึ่งเครื่องปั๊มน้ำจะถูกกำหนดขนาดอยู่บนพื้นฐานของการไหลที่เป็นไปได้สูงสุด มันเป็นสิ่งสำคัญมาตลอดที่จะมีจุดทำงานทางด้านขวาบนเส้นโค้งประสิทธิภาพ (eta) ในการรักษาให้มีประสิทธิภาพสูงเมื่อการไหลน้ำลดลง

4. วัสดุปั๊มน้ำ
ตัวแปรวัสดุควรจะเลือกตามของเหลวที่จะสูบ ซึ้งชิ้นส่วนเปียก BL ทำจาก AISI304 ส่วนตัวปั๊ม BLT ทำจากเหล็กหล่อ

5. การเชื่อมต่อปั๊มน้ำ
การเลือกการเชื่อมต่อปั๊มน้ำขึ้นอยู่กับความดันอัตราส่วนและการทำงานท่อ ปั๊มแบบหมุนเหวี่ยงแนวตั้งมีความหลากหลายของการเชื่อมต่อที่ยืดหยุ่น เช่น:
1. กลุ่มท่อ
2. แปลนรูปวงรี
3. แปลน DIN
4. เชื่อมต่ออื่น ๆ ตามคำขอ

6. ตารางการกำหนดค่าปิดผนึกทางกลที่ใช้กันทั่วไป

แสดงการกำหนดค่า	ข้อมุลการประยุกต์ใช้	กรณีการตั้งค่า
EUBV	คอนเทนเนอร์ชนิด E, แหวน โลหะผสมหนัก แบบเคลื่อนที่ U, แหวน แบบคงที่ชโลมเรซินกราไฟท์ B, ยางฟลูออรีน V	1. สภาพการทำงานปกติภายใต้น้ำเย็น 0 ℃ ถึง 68 ℃ , ไม่มีอนุภาค, มีน้ำมัน 2. สภาพการทำงานปกติภายใต้น้ำร้อน 68 ℃ ถึง 90 ℃ ไม่มีอนุภาค, มีน้ำมัน	ปกติ
EQQE	คอนเทนเนอร์ชนิด E, แหวนแบบเคลื่อนที่และแหวนแบบคงที่ ซิลิกอนคาร์ไบด์ Q, epdm E	สภาพการทำงาน: น้ำร้อน 90 ℃ ถึง 120 ℃ มีอนุภาคเล็ก ๆ,ไม่มีน้ำมัน	ปกติ
EQQV	คอนเทนเนอร์ชนิด E, แหวนแบบเคลื่อนที่และแหวนแบบคงที่ ซิลิกอนคาร์ไบด์ Q, ยางฟลูออรีน V	1. กรดกลาง PH = 5-7 2. เบส กลาง PH = 7-9 3. สภาพการทำงาน: น้ำร้อน 68 ℃ ถึง 90 ℃ มีอนุภาคเล็ก ๆ,ไม่มีน้ำมัน 4. มีน้ำมัน	ลูกค้าทำ
EUUE	คอนเทนเนอร์ชนิด E, แหวนแบบเคลื่อนที่และแหวนแบบคงที่ U, โลหะผสมหนัก U, epdm E	1. ภายใต้น้ำแข็ง 0 ℃ 2. การตกผลึกของ เบส กลาง 3. มีจำนวนมากของตัวกลางเม็ด 4. สภาพความดันมากกว่า 2 MPa 5. ไม่มีน้ำมัน .

ความดันการทำงานสูงสุด

รูปแบบ	หมายเลขเส้นโค้ง
BL(T)2,4	2
BL(T)8,12,16,20	3
BL(T)32-2-2~BL(T)32-7	1
BL(T)32-8-2~BL(T)32-12	4
BL(T)32-13~BL(T)32-15-2	5
BL(T)45-2-2~BL(T)45-6	1
BL(T)45-7-2~BL(T)45-9	4
BL(T)45-10-2~BL(T)45-13-2	5
BL(T)64-2-2~BL(T)64-5-2	1
BL(T)64-5-1~BL(T)64-8	4
BL(T)90-2-2~BL(T)90-4-2	1
BL(T)90-4~BL(T)90-6	4

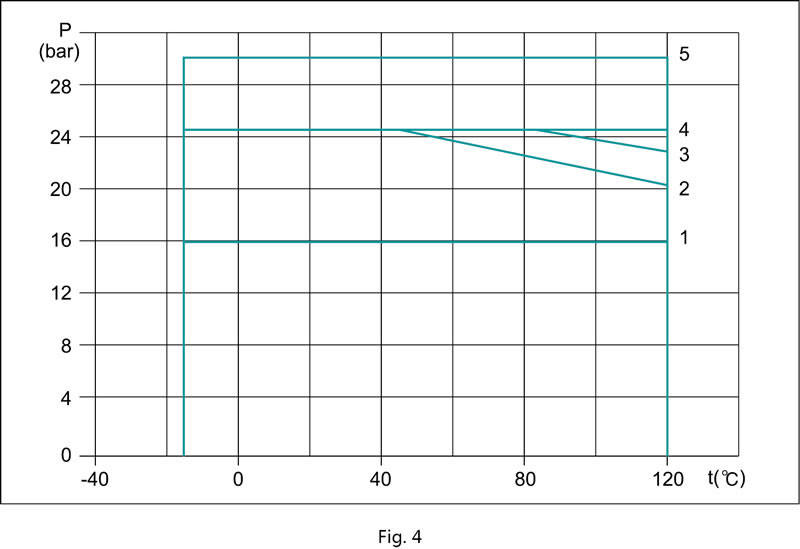

ขีดจำกัดของความดันและอุณหภูมิถูกแสดงในรูปที่4, ความดันและอุณหภูมิถูกแสดงในรูปที่ 4

อุณหภูมิโดยรอบสูงสุด

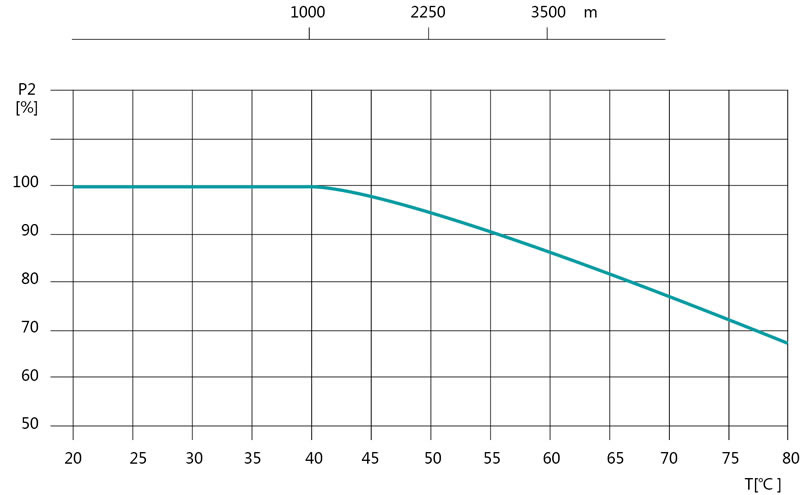

เมื่อปั๊มน้ำทำงานในสถานที่ที่อุณหภูมิสูงกว่า40 ℃หรือระดับความสูงที่สูงกว่า 1000m กำลังส่งออกของมอเตอร์ P2 จะลดลงเนื่องจากการระบายความร้อนทำงานไม่ดีที่เกิดจากความหนาแน่นของอากาศต่ำ ดังนั้นในกรณีที่ปั๊มน้ำแบบแนวตั้งควรจะติดตั้งมอเตอร์กำลังสูง
